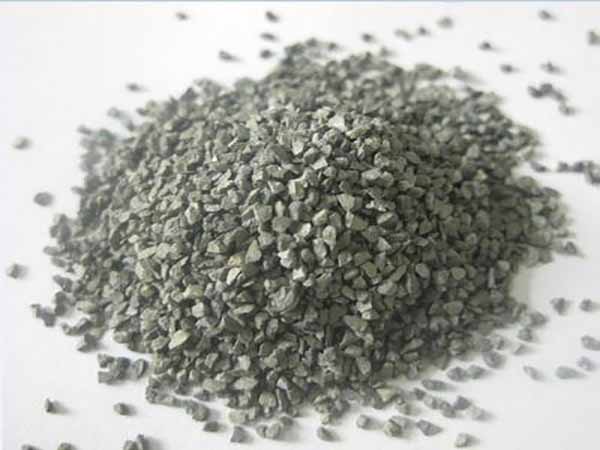

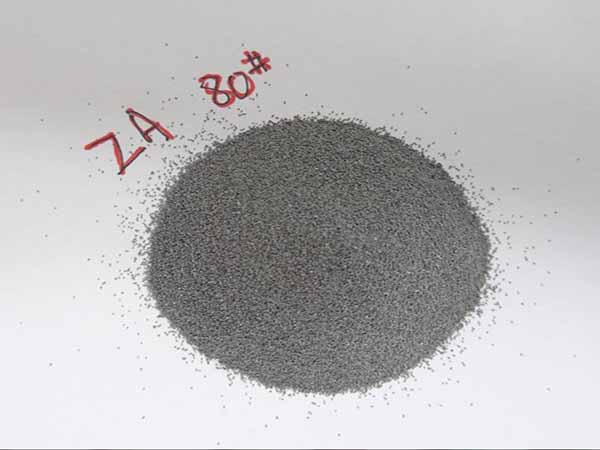

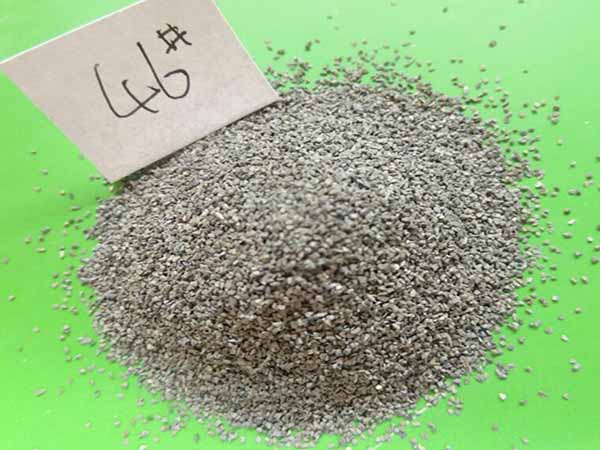

锆刚玉来源：
锆刚玉是以氧化铝、氧化锆为原料在电弧炉中经2000℃以上高温冶炼而成。
锆刚玉的分类：
锆刚玉根据ZrO2的含量，一般有低锆刚玉(ZrO225%)和高锆刚玉(ZrO240%)。
锆刚玉化学成份：
锆刚玉主晶相为α-Al2O3,次晶相为斜锆石，还存在少量玻璃相。
电熔锆刚玉25/40含量化学成分：
|
型号 |
ZrO2% |
Al2O3% |
SiO2% |
Fe2O3% |
TiO2% |
密度(g/cm3 min) |
|
40% |
38-42% |
56-58min |
0.3max |
0.3max |
0.1max |
4.45 |
|
25% |
24-27 |
71-74min |
0.4max |
0.3max |
0.15max |
4.2-4.3 |
物理指标：
|
真密度 |
4.20g/cm3 |
|
堆积密度 |
2.18g/cm3 |
|
莫氏硬度 |
9.5 |
|
努普硬度 |
1450-2000kg/cm2 |
|
熔点 |
1900℃ |
|
使用温度 |
1700℃ |
锆刚玉用途
锆刚玉耐熔体侵蚀性好，作为一种磨料，可制造高性能的重负荷砂轮，对钢件、铸铁件、耐热钢、以及各种合金材料有很好的磨削作用；另外，锆刚玉还是一种耐火原料，是制作高性能的滑动水口及浸入式水口的理想材料，还可用于制作玻璃熔窑用锆刚玉砖。
